一鍵式全配置三維掃描系統

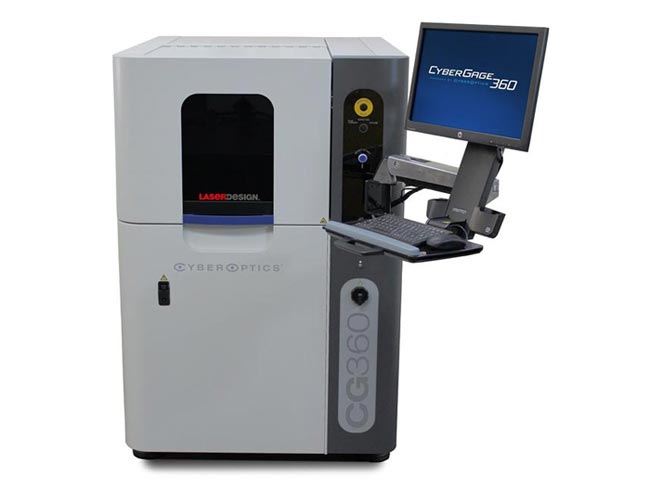

CyberGage360（簡稱CG360）是美國 Laser Design Inc. - A CyberOptics Company 繼 Surveyor 系列高端三維激光掃描系統后新推出的全封閉、高度自動化的一鍵式全配置藍光 LDI 三維掃描系統。系統整合了 LDI 新的非接觸藍光 LDI 三維掃描技術和強大的 PolyWorks 數據分析能力。具備以下突出特點：
高速度：3分鐘完成三維檢測報告
三分鐘！是的，三分鐘完成掃描和檢測分析報告！
易使用：一鍵式完成掃描和檢測報告
一鍵式操作，簡單到可用于生產線邊的快速檢測，無需專人使用，大幅降低對人員的要求！
高精度：0.025 毫米掃描誤差
融合了母公司 CyberOptics 的 MRS 技術，系統可獲得被掃描物體全方位的精度高達 25 微米或 0.025mm 的三維數據！該精度可溯源至即 NIST 美國國家標準與技術研究院標準。
免貼點：大幅節省預處理
與目前市面上大部分光學掃描儀不同，CG360 不需要粘貼掃描標記點。
免裝夾：直接放入掃描室按鍵即可
得益于優秀的系統設計和非接觸測量技術，CG360 不需要任何裝夾，將樣件放入微波爐風格的掃描室后按掃描鍵即可自動完成掃描和檢測報告生成任務！
其它特點
- 支持條形碼選擇工件工作程序
- 輸出完整的三維比對報告
- 可基于檢測模板完成離線編程
- 操作簡單到幾乎不需要任何培訓、人人可操作
- 可以現場完成快速重校準

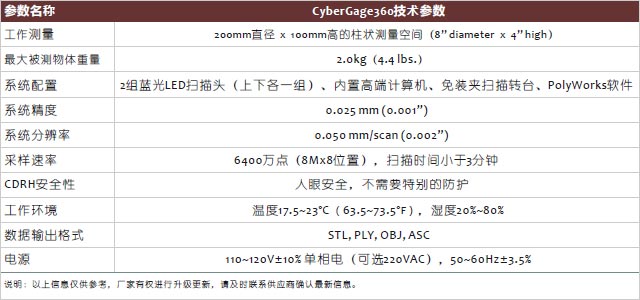

技術參數
應用說明
需要高速、高精度掃描檢測的場合。如精密小型注塑、橡膠制品、精密鑄件、小五金件、機加工、三維打印等的生產工廠現場、技術研發中心，以及或?qū)嶒?yàn)室等。
典型應用之：快速全尺寸掃描檢測
CyberGage360 可快速獲取樣件高精度、高密度點云尺寸數據，與原始三維設計進行全尺寸誤差分析或任意截面的誤差檢測。
基于高精度掃描點云的全尺寸檢測是全新的尺寸檢測概念，與傳統三坐標接觸測量少量關鍵點不同，全尺寸誤差檢測采用數百萬的高密度點數據對零件進行完整的 GD&T 分析檢測，誤差和誤差趨勢均通過彩色圖譜顯示。
完整的也可以在報告總體現。掃描和接觸測量數據可以統一在一個檢測報告中檢測數據也可以輸出到傳統 SPC 中，批量檢測所需的流程也比傳統的要快很多。
典型應用之：逆向工程
基于非接觸測量的逆向工程技術已經越來越普及。掃描工具的易操作性、數據的質量（精度和穩定性）、測量速度的快慢，極大地影響了逆向工程的質量。
通過 CyberGage360 高速高精度三維掃描獲得高質量三維數據，可為創建高準確度的三維逆向模型提供保障，大大縮短產品開發周期。
